В спецификации или на бланке КП напротив позиции кожухотрубчатого теплообменника стоит буквенно-цифровой код вроде «800ТКГ-1,6-М8/25Г-3-2-У», и от точности прочтения зависит, подойдёт ли аппарат под задачу. Самая частая ошибка — принять одну и ту же букву в разных позициях строки за один и тот же признак: положение аппарата и тип труб кодируются похожими буквами в разных сегментах.
Перепутанный тип конструкции обходится дорого: аппарат под стабильный режим в цикличном нагреве течёт по сварным швам решётки уже через сезон-два.

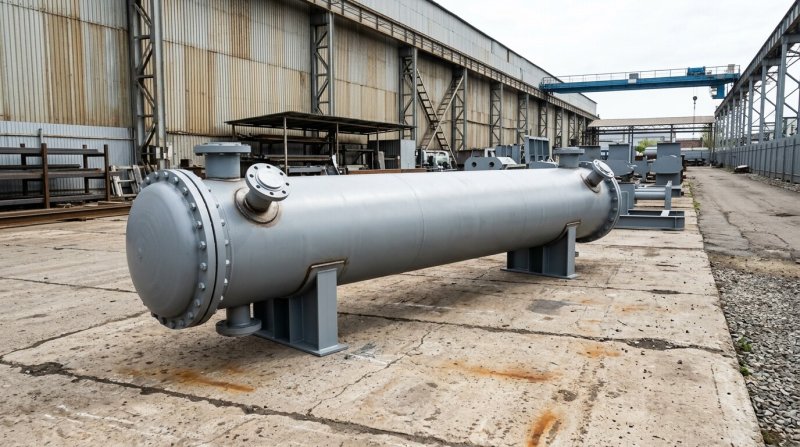

Кожухотрубчатый теплообменный аппарат горизонтального исполнения
Буква в разных позициях строки маркировки кожухотрубчатого теплообменника может означать разные вещи — положение аппарата или тип труб, конструкцию пучка или климатическое исполнение, поэтому код читают целиком и посимвольно, а не по паре знакомых знаков в начале.
— Максим Соколов, инженер-технолог.
Из чего состоит код теплообменника: три буквы, которые нужно прочитать первыми
Первые три буквы задают саму конструкцию — ещё до диаметра и давления в цифрах:
- назначение: Т — теплообменник, Х — холодильник, К — конденсатор, И — испаритель;
- конструкция пучка: Н — неподвижные решётки, К — компенсатор на кожухе, П — плавающая головка, У — U-образные трубы;
- положение: Г — горизонтальный, В — вертикальный.
Холодильник и теплообменник: одна схема, разное назначение. Конструктивно они не отличаются — один кожух, пучок и решётки. Разница в задаче: теплообменник передаёт тепло между средами, холодильник охлаждает одну среду другой, обычно водой.
Система восходит к отраслевым стандартам конца 1970-х — начала 1980-х (с ГОСТ 15118-79 по 15122-79, ГОСТ 9929-82, 14245-79, 14246-79), но статус номеров как действующих не подтверждён. Стандартные 14 позиций каталога — типы Н и К — производят по ТУ 3612-024-00220302-02.
Неподвижные решётки или компенсатор: что выбирает буква «Н» или «К»
Выбор между типами Н и К определяет один параметр — разность температур кожуха и труб. Пока она не превышает 60°C, кожух и трубный пучок расширяются почти одинаково, и решётка держит конструкцию без проблем — это тип Н.
Когда перепад превышает 60°C, кожух и трубы расширяются по-разному, и решётка начинает работать на разрыв при каждом цикле нагрева. Для таких режимов кожух снабжают линзовым компенсатором — это тип К, и предельное давление у него ниже: 1,6 МПа против 4,0 МПа у типа Н. В отраслевых обзорах маркировки тип К иногда называют просто «конструкцией с компенсатором», не уточняя это ограничение по давлению — а именно оно определяет, подойдёт ли аппарат под линию с повышенным напором.
Плавающая головка и U-образные трубы: когда стандартных Н и К не хватает
Для части задач типы Н и К не подходят вовсе:
- тип П, плавающая головка, — для загрязнённых сред: один конец пучка не закреплён жёстко, и весь пучок можно вытащить из кожуха для механической чистки; область применения — мазут, гудрон и другие вязкие продукты НПЗ;
- тип У, U-образные трубы, — для пара высокого давления, где температура среды доходит до 550°C: труба закреплена только в одной решётке и изгибом сама компенсирует расширение, отдельный узел компенсатора не нужен.
Оба типа делают по индивидуальному техническому заданию заказчика, не по типовому каталогу.
Разбираем реальную строку маркировки посимвольно
Как код выглядит на практике: строка «800ТКГ-1,6-М8/25Г-3-2-У» — типоразмер такого же диаметра и типа конструкции есть в каталоге, карточка ТКГ 800. Сегменты по порядку:
- 800 — диаметр кожуха, мм;
- ТКГ — назначение (Т), конструкция (К — компенсатор на кожухе), положение (Г — горизонтальный);
- 1,6 — условное давление, МПа;
- М8 — материальное исполнение;
- 25Г — диаметр труб 25 мм, «Г» здесь — гладкие трубы, в противовес профилированным «25П»;
- 3 — длина труб, м;
- 2 — число ходов по трубному пространству — сколько раз среда меняет направление у перегородок;
- У — климатическое исполнение по ГОСТ 15150-69.

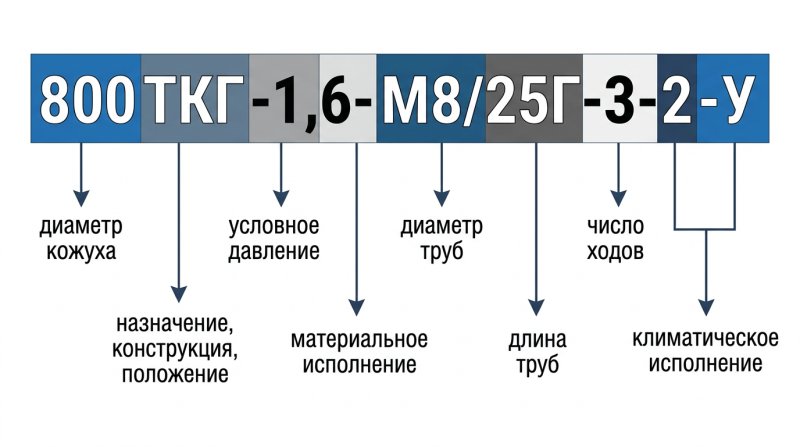

Строка маркировки кожухотрубчатого теплообменника по сегментам
Важно! Букву «Г» я всегда проверяю дважды: в сегменте «ТКГ» — это горизонтальное исполнение аппарата, а в сегменте «25Г» — гладкие трубы. Перепутать легко: обе буквы стоят в одной строке через несколько символов друг от друга.
— Максим Соколов, инженер-технолог.
Обратите внимание! Букву «У» в хвосте строки я читаю только как климатическое исполнение по ГОСТ 15150-69, умеренный климат, а не как U-образные трубы — ту же букву во второй позиции строки читают именно так, например «ТУГ». Смысл зависит от места буквы в строке.
— Максим Соколов, инженер-технолог.
Диаметр кожуха и давление: что означают цифры в коде
Диаметр кожуха растёт вместе с требуемой площадью теплообмена: ряд — 159, 273, 325, 400, 600, 800, 1000, 1200, 1400 мм. Условное давление — из ряда 0,6 / 1,0 / 1,6 / 2,5 / 4,0 МПа.
Длина труб в пучке — от 1000 до 9000 мм, площадь теплообмена — от 1 до 1200 м², диаметр труб — 20×2, 25×2 или 25×2,5 мм. Рабочая температура среды по каталогу — от −60°C до +550°C, срок службы — до 20 лет при верном материальном исполнении.
Материал под среду: почему код нельзя выбрать не глядя на состав рабочей среды
Материальное исполнение в коде — сегмент вроде «М8» — кодирует пару: материал кожуха и материал труб.
Материал под среду, не под цену. На одном полюсе диапазона — М1 (сталь Ст3сп и Сталь 20) для воды и пара. На другом — М10 (12Х18Н10Т) для агрессивных сред нефтепереработки. Ещё дальше — М18 (16ГС в паре с титаном ВТ1-0) для морской воды и хлоридов, где обычная нержавейка корродирует за один-два сезона.
Что выбрать под задачу: тип Н, К, П или У?
Три параметра сворачиваются в выбор типа: разность температур кожуха и труб, рабочее давление узла и характер среды. Диаметр и материал подбираются уже после — по площади теплообмена и составу среды.
| Параметр | Тип Н (неподвижные решётки) | Тип К (компенсатор на кожухе) | Тип П (плавающая головка) | Тип У (U-образные трубы) |
| Разность температур кожуха и труб | до 60°C | свыше 60°C | без ограничений | без ограничений |
| Рабочее давление | до 4,0 МПа | до 1,6 МПа | до 6,4 МПа | до 6,4 МПа |
| Чистка межтрубного пространства | только химическая | только химическая | механическая, пучок извлекается | только химическая |
| Производство | типовая позиция по ТУ 3612 | типовая позиция по ТУ 3612 | по индивидуальному ТЗ | по индивидуальному ТЗ |
| Типичное применение | чистые среды, стабильные режимы | циклические режимы, большие перепады | загрязнённые среды НПЗ | пар высокого давления, маслосистемы турбин |
По гиду выбора конструкции аппарата, типоразмерный ряд каталога кожухотрубчатых аппаратов.
Что проверить перед отправкой запроса
Код в спецификации сам по себе не гарантирует, что аппарат подойдёт: прежде чем визировать позицию, проверяют, отвечает ли обозначение перепаду температур, рабочему давлению и характеру среды — и только потом сверяют диаметр кожуха и материальное исполнение.
Пересортица чаще всего рождается там, где одна буква стоит в разных сегментах кода — положение аппарата и вид труб, тип конструкции и климат. Если расшифровка не совпадает ни с одним типоразмером ряда, разумнее уточнить код у поставщика до отправки заявки, не после изготовления аппарата.
Ответы на вопросы
Можно ли заказать только трубный пучок на замену, а не весь аппарат?
Да, пучок изготавливают отдельно как ремкомплект — по чертежам заказчика или по образцу старого с обмерами на месте.
Сколько времени занимает изготовление аппарата?
Единого отраслевого срока нет — его называет изготовитель под загрузку цеха. Типовой ориентир: диаметр до 600 мм — 30-60 рабочих дней, от 600 мм и крупнее — 60-90 дней.
Как аппарат проверяют перед отгрузкой и какая на него гарантия?
Сварные швы проходят 100% УЗК, ответственные соединения — рентгенографический контроль, трубное и межтрубное пространство испытывают пробным давлением 1,25 от расчётного. Гарантия на такое оборудование обычно 24 месяца с даты отгрузки, точный срок — в договоре.
